在高速电路设计领域，可控阻抗不仅是技术需求，更是保证信号完整性和系统可靠性的基石。IPC-2141A作为该领域最具影响力的设计标准之一，自发布以来已成为全球高速PCB设计的通用语言。作为国内领先的测量仪器、智能检测设备专业解决方案供应商，班通科技本文将深入解读该标准的核心内容，并结合现代设计与测试技术，探讨如何使用自研Bamtone H系列TDR阻抗测试仪在更高频率、更复杂场景下实现精准的阻抗控制。

一、IPC-2141A标准的核心框架

1.1 标准的历史定位与技术演进

IPC-2141标准最初发布于1996年，当时主要面向数百MHz频率范围的设计。随着通信技术向GHz时代迈进，2004年发布的IPC-2141A版本全面升级了计算模型和设计方法，引入了更多实际工艺因素的考量。该标准不仅提供了理论基础，更建立了从设计到制造的共同技术话语体系。

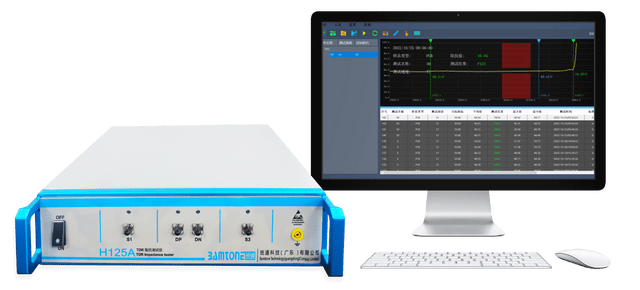

Bamtone H系列TDR阻抗测试仪

1.2 标准涵盖的主要内容体系

设计基础部分：

• 传输线基本原理与阻抗计算公式
• 微带线、带状线、差分对等常见结构的特性分析
• 材料特性对阻抗的影响机制


计算模型与参数：

• 基于保角变换的精确计算模型
• 考虑铜箔粗糙度、阻焊层影响的修正公式
• 不同频率下的有效介电常数计算方法


制造公差控制：

• 各工艺环节对阻抗的影响量化
• 统计过程控制方法的引入
• 设计余量与制造能力的匹配原则


二、现代设计对标准的拓展需求

2.1 超越标准频率范围的设计挑战

随着5G毫米波和高速SerDes技术的发展，设计频率已延伸至77GHz甚至更高。IPC-2141A基于准静态假设的计算模型在毫米波频段需要引入更多动态修正：

高频修正因素：

• 趋肤深度导致的铜损增加
• 介质损耗角的频率依赖性
• 表面粗糙度的辐射效应
• 阻焊层的微波特性影响


2.2 复杂层叠结构的阻抗控制

现代高密度互连板常采用8层以上复杂层叠，标准中的简化模型需要扩展：

多参考层结构：

• 非对称带状线的阻抗计算
• 跨分割区域的阻抗连续性保持
• 背钻stub对阻抗的影响评估


2.3 先进材料的适配计算

高频高速材料（如M7、M8级别基材）的特性需要专门的处理方法：

• 各向异性介质的建模
• 玻璃纤维编织效应的影响
• 低粗糙度铜箔的阻抗计算修正


三、从设计到验证：Bamtone H系列在标准实施中的关键作用

3.1 设计仿真的实验验证闭环

IPC-2141A强调设计计算需要与实际测量相互验证。Bamtone H系列TDR阻抗测试仪为此提供了高精度的验证手段。例如在设计与验证闭环中的价值体现：

• 通过15ps快沿脉冲，可准确验证50GHz以上设计的阻抗特性
• 多点校准系统消除探针接触阻抗影响，确保测量与仿真数据可比性
• 实时阻抗剖面分析功能，可验证复杂传输线结构的阻抗连续性


3.2 工艺实现的质量控制

标准第6章详细讨论了制造公差的影响。Bamtone H系列TDR阻抗测试仪的精准数据测量使这一部分内容更具操作性。

工艺监控优势：

• 实时SPC数据分析，自动生成Cp/Cpk报告
• 阻抗异常与工艺参数（线宽、介质厚度等）的智能关联
• 批次间的阻抗稳定性监控，确保标准要求的长期一致性


3.3 材料特性的准确表征

标准附录中提供了材料参数的测量方法。Bamtone H系列TDR阻抗测试仪的高精度时域分析能力为此提供了更优解决方案。

材料测试创新应用：

• 基于时域反射的介电常数提取，精度可达±0.05
• 铜箔粗糙度的频变效应量化分析
• 多层板压合后的介质均匀性评估


在原型验证阶段，设计团队发现实测阻抗与计算值存在系统性偏差。使用Bamtone H系列的高精度测量，团队快速识别出问题源于材料供应商提供的介电常数数据不准确。基于实测数据调整设计后，阻抗一致性从±10Ω提升至±3Ω，完全满足标准要求。

IPC-2141A《高速电路中可控阻抗电路板设计指南》不仅是一套技术规范，更是连接理论、设计与制造的桥梁。在日益复杂的高速电路挑战面前，标准的生命力在于与时俱进。

真正的工程智慧，在于理解标准的“为什么”而不仅仅是“是什么”。当设计师能够深入理解每个公式背后的物理意义，当工程师能够将标准要求转化为具体的工艺控制点，当质量控制人员能够用Bamtone H系列这样的先进工具验证每一个设计假设时，标准才真正从纸面走向实践，从规范变为生产力。

高速电路设计之旅，是标准指引下的科学探索，更是工具赋能的工程实践。在这条道路上，IPC-2141A是我们的地图，Bamtone H系列是我们的指南针，而工程师的智慧与经验，则是最终到达目的地的保证。
