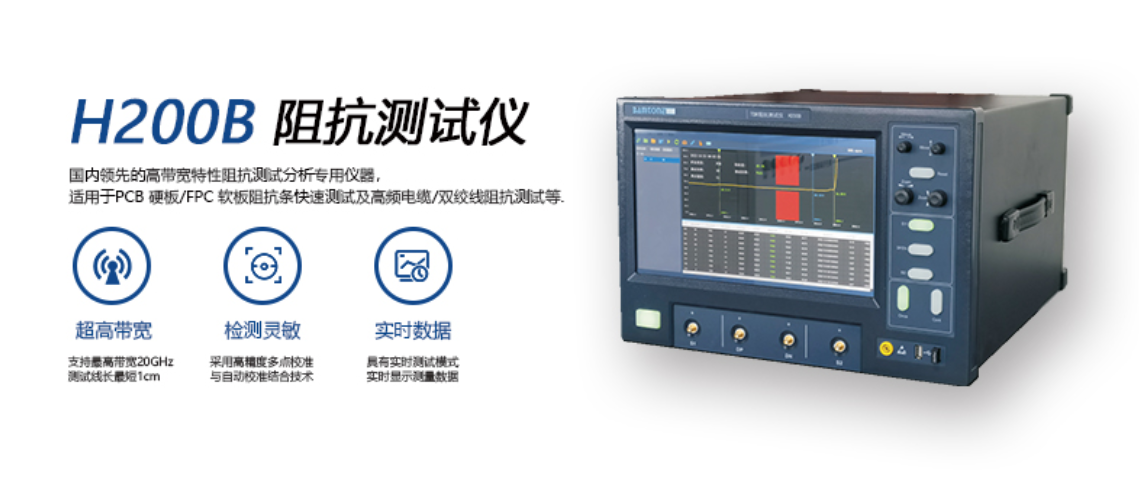

而TDR阻抗测试仪，如班通（Bamtone）H系列，则是基于时域反射原理（TDR）设计而成的高带宽特性阻抗测试分析专用仪器。主要应用于高频范围内的阻抗测试，如PCB硬板、FPC软板的阻抗条快速测试，以及板内阻抗线的测试。此外，TDR阻抗测试仪还适用于高频电缆、双绞线、电线电缆的阻抗测试，以及电子连接器的测试。TDR阻抗测试仪以其高精度和快速测试能力，在工厂企业、高校、实验室、科研机构以及军工单位等领域得到了广泛应用。TDR阻抗分析仪在更宽的频率范围内也能保持稳定的测量精度，这使得它在高频段的测量能力优于LCR测试仪。
LCR阻抗仪和TDR阻抗仪是两种不同原理和应用场景的阻抗测量仪器，主要区别如下：
一、LCR阻抗仪工作原理：
基于交流阻抗测量原理，通过施加不同频率的正弦波信号，测量电压和电流的幅度及相位差，计算出阻抗的实部和虚部。
特点：
l 测量频率范围通常从几十Hz到几MHz，适合元件参数测量
l 主要测量参数：电感(L)、电容©、电阻®、阻抗(Z)、相位角等
l 适用于静态元件测量
二、TDR阻抗测试仪工作原理：
基于时域反射原理，发送快速上升沿脉冲信号，通过反射信号的时间延迟和幅度变化来分析，主要用于传输线特性阻抗测量。
特点：
l 时域测量，可以显示阻抗沿传输线的分布
l 测量速度快，适合动态阻抗分析
l 能够定位阻抗不连续点的位置
l 频率范围通常在GHz级别，主要应用于PCB、电缆等传输线的阻抗控制

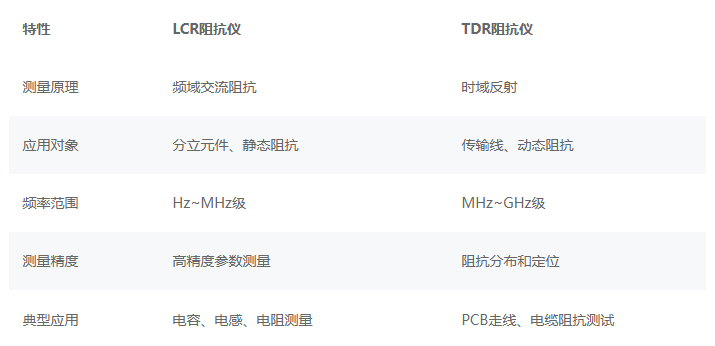

主要区别：
